Основна структура и принцип рада прекидача

Колоразбијачје аутоматски сигурносни прекидач. Његове основне функције су:
1. Повезивање и искључивање нормалних кола (као обичан прекидач).
2. Аутоматско искључивање струјних кола у ненормалним ситуацијама (као што су кратки спојеви и преоптерећења) ради заштите ожичења и опреме, спречавајући незгоде попут пожара.

Највећа разлика између њега и традиционалних осигурача је у томе што је колоразбијачможе се ручно ресетовати и наставити да се користи након што се квар отклони, док је потребно заменити осигурач.

一, Основна структурапрекидач

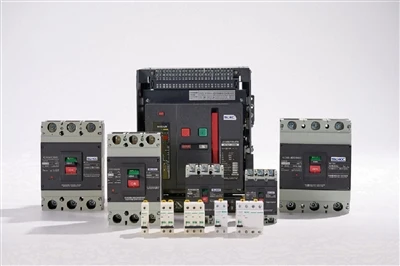

Иако постоји много врста коларазбијачи(као нпрминијатурни прекидачи МЦБ, прекидачи у ливеном кућишту МЦЦБ, оквирни прекидачи АЦБ), њихова основна структура се састоји од следећих пет главних делова:

1. Контакт систем

Компоненте језгра за повезивање и искључивање кола, укључујући покретне контакте и статичке контакте, обично су направљене од-отпорних и високо проводљивих материјала (као што су легуре сребра).

2. Систем за гашење лука

Када контакти прекину струју, посебно велике струје или струје кратког{0}}споја, ствара се јак лук. Системи за гашење лука брзо хладе, цепају и гасе лук како би спречили прегоревање опреме. Ови системи се обично састоје од скупа-решетки за гашење лука (метални лимови). Лук се увлачи у решетке, раздвајајући га на више кратких лукова који се затим брзо хладе и гасе.

3. Радни механизам

Механички део који обавља затварање, отварање и искључивање коларазбијач. Он одређује радне перформансе и брзину прекидача. Код „брзог затварања и брзог отварања“, брзина укључивања{2}}искључивања је одређена интерним механизмом, који обезбеђује поуздано искључење.

4. Уређај за окидање (систем заштите)

То је "мозак" коларазбијач, одговоран за праћење аномалија кола и активирање радног механизма када дође до квара. Постоје углавном следеће врсте:

Термичко ослобађање: Направљено од биметалне траке, која се користи за заштиту од преоптерећења.
Магнетно ослобађање: Направљено од електромагнетне завојнице и арматуре, користи се за заштиту од кратког{0}}споја.
Комбиновано ослобађање: Садржи термичка и магнетна ослобађања, обезбеђујући заштиту од преоптерећења и кратког{0}}споја.
Електронско ослобађање (високи-окидач): Користи микропроцесор, који нуди већу прецизност заштите и подесиве функције.

5. Становање

Обично направљени од инжењерске пластике високе{0}}чврсте,-температуре-отпорне на високе-температуре (као што је МЦБ) или метала (као што су МЦЦБ, АЦБ), они пружају изолацију, заштиту и безбедност.

2, Принцип радаПрекидач

Принцип рада коларазбијачзаснива се на својој заштитној функцији, која се углавном огледа у одговору на две грешке: преоптерећење и кратки спој.

1. Током нормалног рада

Након ручног затварања, радни механизам затвара покретне и статичке контакте, струја глатко пролази кроз контакте и ослобађа, а коло се нормално напаја.

2. Заштита од преоптерећења (биметални механизам)

Када струја преоптерећења тече кроз биметалну траку термичког ослобађања, топлота коју ствара струја изазива савијање биметалне траке. Када се савије до одређеног степена, гура механизам за окидање да ради, на крају отварајући контакте и прекидајући струјно коло.

3. Заштита од кратког споја (електромагнетни механизам за окидање)

Огромна струја кратког{0}}струја тече кроз електромагнетни калем магнетног ослобађања, тренутно стварајући изузетно јако магнетно поље. Ово поље покреће унутрашњу арматуру (гвоздено језгро) да се брзо креће, ударајући у механизам за окидање. Овај механизам раздваја контакте за врло кратко време (у милисекундама), потпуно прекидајући струјно коло. Ова тренутна акција и изузетно брз одговор минимизирају штету узроковану кратко-струјом.

4. Ручно искључивање

Коло се може нормално прекинути ручним притиском на дугме за искључивање или ручку.
