Метода ожичења за разводну кутију

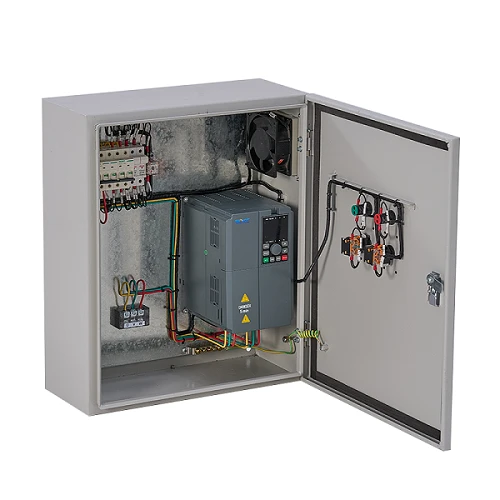

Ожичење у разводној кутији је кључни корак у реновирању куће или електричним поправкама, који директно утиче на електричну сигурност. Због инхерентних ризика рада са-електрицом високог напона, топло се препоручује да посао обави професионални електричар.

И. Безбедносна упозорења

Напајање мора бити искључено: Пре него што наставите, искључите главни прекидач за напајање и користите тестер напона да бисте потврдили да нема напајања на терминалима долазне линије унутар кутије.

Професионалне квалификације: У складу са националним прописима, уградњу разводних кутија након долазног далековода мора извршити овлашћени електричар. Овај чланак је само у информативне сврхе.

Потребан алат: Тестер напона, Пхиллипс/плоснати одвијач, скидачи жице, клешта за пресовање, маркер, мултиметар.

ИИ. Кораци ожичења (уобичајено ожичење у домаћинству)

1. Искључивање и тестирање напона:

Искључите главни прекидач за напајање или прекидач испред мерача. Користите тестер напона да потврдите да нема напајања на долазном терминалу у кутији.

2. Изглед инсталације:

Инсталирајте прекидаче у складу са захтевима струјног кола: Главни прекидач → Осветљење → Опште утичнице → Кухињски/купаонички уређај за диференцијалну струју (РЦД) → Клима уређај → Резервни.

Апарати велике{0}}е снаге треба да имају независна кола.

3. Долазно ожичење:
Жица под напоном (Л, обично црвена/жута/зелена): Повежите се на горњу леву или десну страну главног прекидача (означено са Л или словом).

Неутрална жица (Н, обично плава/црна): Повежите се на другу страну главног прекидача (означено са Н).

Жица за уземљење (ПЕ, жута{0}}зелена): Повежите се директно на сабирницу за уземљење у кутији.

4. Одлазно ожичење:
За стандардна кола осветљења користите 1П прекидач:
Жица под напоном: Вод од дна главног прекидача, спајајући се на врх сваког прекидача гране помоћу гране сабирнице или паралелног краткоспојника. Затим водите жице од дна прекидача гране до соба.

Неутрална жица: Неутрална жица се води директно од неутралне сабирнице до просторије без проласка кроз прекидач гране.

Жица за уземљење: Жица за уземљење се води од сабирнице за уземљење до просторије.

Прекидач диференцијалне струје (2П или 1П+Н):

Долазни терминали: Жица под напоном је означена Л, неутрална жица је означена Н.

Одлазни терминали: Жица под напоном је означена Л, неутрална жица је означена Н. Имајте на уму да се неутрална жица не може користити са другим колима.

5. Процес ожичења

Обрада краја жице: Скините приближно 10-12 мм изолације. Бакарно језгро краја жице не би требало да буде изложено предуго, а изолација не би требало да буде притиснута у терминал.

Сигурно пресовање: Након што сте затегли завртње, нежно повуците крај жице; не би требало да буде лабав.

Правац савијања жице: Савијте крај жице у У-облик, са смером отварања у складу са смером затезања завртња.

Јасно означавање: Означите сваки прекидач кола маркером или етикетом.
