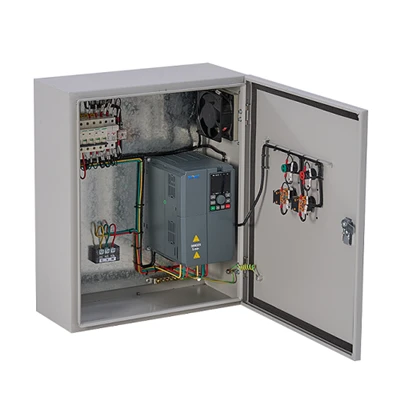

Стандардизујте ожичење разводних кутија

Ожичење у разводним кутијама укључује низ националних стандарда и индустријских спецификација. У стварној изградњи, ови национални стандарди морају се стриктно поштовати како би се осигурала сигурност и поузданост електротехнике.

И. Основни захтеви за ожичење

1. Уредно и стандардизовано ожичење

Ожичење унутар кутије треба да буде уредно и без уврнутих спојева. Жичане везе треба да буду чврсте, без оштећења језгра жице или ломљења нити. Површина попречног пресека жица притиснута са обе стране завртња испод подлошке треба да буде иста. На исти терминал електричне компоненте не би требало да буде повезано више од две жице. Подлошке против -олабављења и други делови треба да буду комплетни.

Свака тачка прикључка електричне компоненте може имати највише две жице. Генерално, две жице не би требало да буду повезане на сваку тачку прикључка. У посебним случајевима када две жице морају бити повезане, веза мора бити поуздана.

2. Нема спојева у средини жица

У средини спојних жица не би требало бити спојева. Спојеви грана жице не би требало да буду причвршћени вијцима; треба да буду заварени и изоловани, без изложених делова под напоном.

3. Обрада краја жице

Огољена жица не би требало превише да оштети језгро жице. Кримповање жице треба да буде чврсто и поуздано. Више-жице не треба да се намотају и савијају; треба уградити терминале за пресовање. Ако је потребно пресовање помоћу завртња, више- жице треба да буду калајисане пре пресовања; број праменова се не сме смањити.

4. Означавање боје жице

Ознаке у боји жица унутар разводне кутије морају се стриктно разликовати. Ни у ком случају се ознаке боја не смеју мешати или заменити.

Боје изолације свих врста жица унутар исте зграде или структуре треба да буду конзистентне. У једном-фазном систему од 220В, жица под напоном би пожељно требало да буде црвена, неутрална жица плава, а жица за уземљење жута-зелена.

ИИ. Спецификације процедуре ожичења

1. Конфигурација Н и ПЕ жице
Електрична монтажна плоча разводне кутије мора имати одвојене Н и ПЕ терминалне блокове.

Н терминални блок мора бити изолован од металне електричне монтажне плоче, а ПЕ ​​терминални блок мора бити електрично повезан са металном електричном монтажном плочом.

Н жица у долазним и одлазним водовима мора бити повезана преко Н терминалног блока, а ПЕ ​​жица мора бити повезана преко ПЕ терминалног блока.

Мешање Н и ПЕ жица је строго забрањено.

Н и ПЕ жице морају бити изведене кроз одвојене сабирнице и не смеју се увијати заједно.

2. Различита кола не смеју да деле исти терминал
Н или ПЕ жице различитих кола не би требало да буду повезане на исту рупу или терминал на сабирници. Исти терминал на сабирници не би требало да буде повезан на Н или ПЕ жице различитих кола.

3. Захтеви за тачку ожичења

Број тачака ожичења на Н-линијском терминалном блоку и ПЕ-линијском терминалном блоку главне разводне кутије (ормана) треба да буде н+1 (н-број кола у разводној кутији); број тачака ожичења на Н-линијском терминалном блоку и ПЕ-линијском терминалном блоку под-разводне кутије треба да буде најмање два; разводна кутија треба да буде опремљена са Н-линијским терминалима и ПЕ-линијским терминалима.
